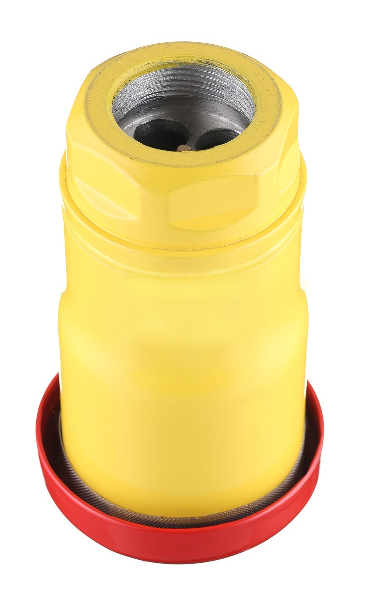

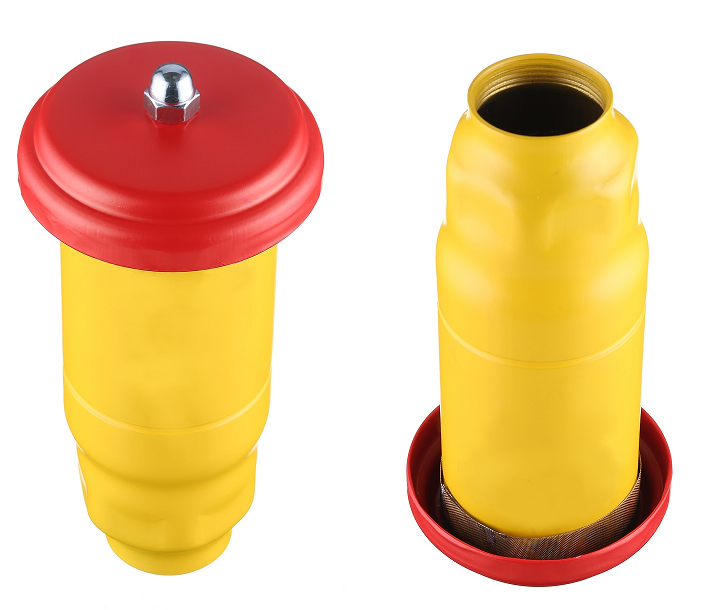

Клапан дыхательный СМДК-40 (СМДК-1М-40Т)
Клапан дыхательный СМДК-50 (СМДК-1М-50Т)
Клапан дыхательный реверсивный, совмещенный с огнепреградителем СМДК, предназначен для регулировки давления паров в газовом пространстве резервуаров для нефтепродуктов в заданном пределе в процессе закачивания и выкачивания нефтепродуктов, при колебании температуры; предотвращения проникновения искр и пламени внутрь резервуара, а также он препятствует сокращению потерь нефтепродуктов при испарении.
СМДК устанавливается на линии деаэрации на резервуарах АЗС и резервуарах объектов нефтепродуктообеспечения.
СМДК - Клапан дыхательный реверсивный, совмещенный с огнепреградителем
1М - муфтовый (внутренняя резьба)
40/50/…/100 - условный проход
Под заказ возможно изготовление элементов клапана СМДК из нержавеющей стали.
| ТЕХНИЧЕСКИЕ ДАННЫЕ | СМДК (СМДК-1М) | |
| Обозначение | 40 (40Т) | 50 (50Т) |
| Условный проход | 40 | 50 |
| Пропускная способность, л/мин | 200-350 | 200-400 |
| Разрежение впуска воздуха, не менее, МПа | 0,01 | |
| Давление выпуска паров, не более, МПа | 0,02 | |
| Присоединительная резьба по ГОСТ 24705 | 1 1/2” | 2” |
|
Габаритные размеры, не более -диаметр не более, мм -высота не более, мм |
108 218 |
108 240 |
| Конструкционный материал | АМГ, Л63, AISI 304 | АМГ, Л63, AISI 304 |
| Материал фильтра | сетка | |
| Масса, не более, кг | 1,5 | 1,8 |
