Совмещенный механический дыхательный клапан СМДК-50Г со встроенным огнепреградителем

предназначен для герметизации газового пространства резервуаров и регулирования давления в

этом пространстве в заданных пределах с целью сокращения потерь от испарения

нефтепродуктов и уменьшения загрязнения окружающей среды.

Клапан СМДК-50Г устанавливается на патрубок на крыше резервуара.

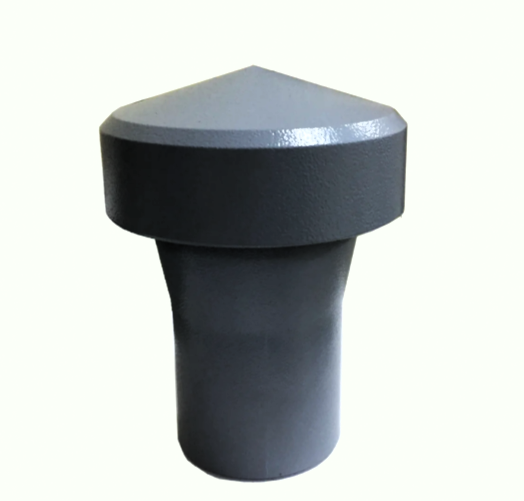

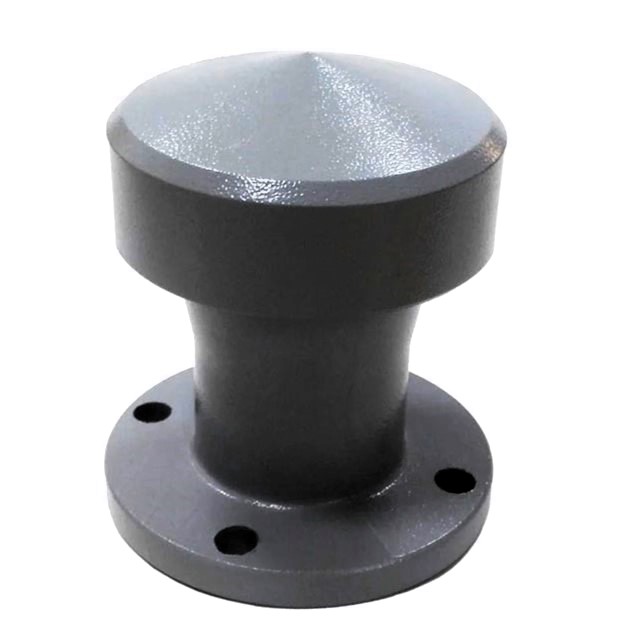

Клапан изготавливается во фланцевом или муфтовом исполнении.

Для защиты от прямого воздействия атмосферных осадков и ветра клапан имеет крышку.

По устойчивости к воздействию климатических факторов внешней среды клапан изготавливается в исполнении У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Пример обозначения при заказе:

СМДК-50ГФ/10 У1 ТУ3689-003-10524112-2006, где

СМДК — совмещенный механический дыхательный клапан;

50 — условный проход клапана;

Г — конструктивное исполнение;

Ф — фланцевое исполнение (М — муфтовое исполнение);

10 — условное давление фланца в кг/см² (если не указано, клапан изготавливается с присоединением для фланца с условным давлением 2,5 кг/см²);

У1 — климатическое исполнение

По требованию заказчика возможна настройка клапанов СМДК-50Г на параметры срабатывания, отличные от указанных в таблице.

Корпус, кожух, огнепреграждающий элемент изготавливаются из алюминиевого сплава.

По требованию заказчика возможно изготовление клапанов СМДК-50Г в материальном исполнении из нержавеющей или хладостойкой стали.

Характеристики		СМДК - 50ГФ	СМДК - 50ГФ/10	СМДК - 50ГМ
Условный проход DN		50
Рабочее давление, Па (мм. вд. ст.)		2000 (200)
Рабочий вакуум, Па (мм. вд. ст.)		250 (25)
Давление срабатывания, Па (мм. вд. ст.)		1600...1800 (160...180)
Вакуум срабатывания, Па (мм. вд. ст.)		200...250 (20...25)
Пропускная способность, м³/ч, не менее		25
Габаритные размеры, мм, не более	диаметр крышки, D	118
Габаритные размеры, мм, не более	высота, Н	169	172	185
Присоединительные размеры	Диаметр присоединительного фланца, D_ф , мм	140	160	—
	Диаметр окружности расположения центров крепежных отверстий, D₁, мм	110	125	—
	Диаметр крепежных отверстий, d, мм	14	18	—
	Количество крепежных отверстий, n , шт	4		—
	Присоединительная резьба, G	—		G2'-A
Масса, кг, не более		1,12	1,41	1,12
