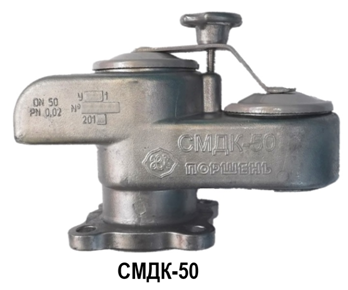

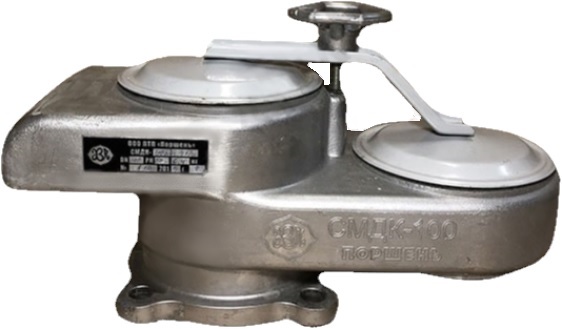

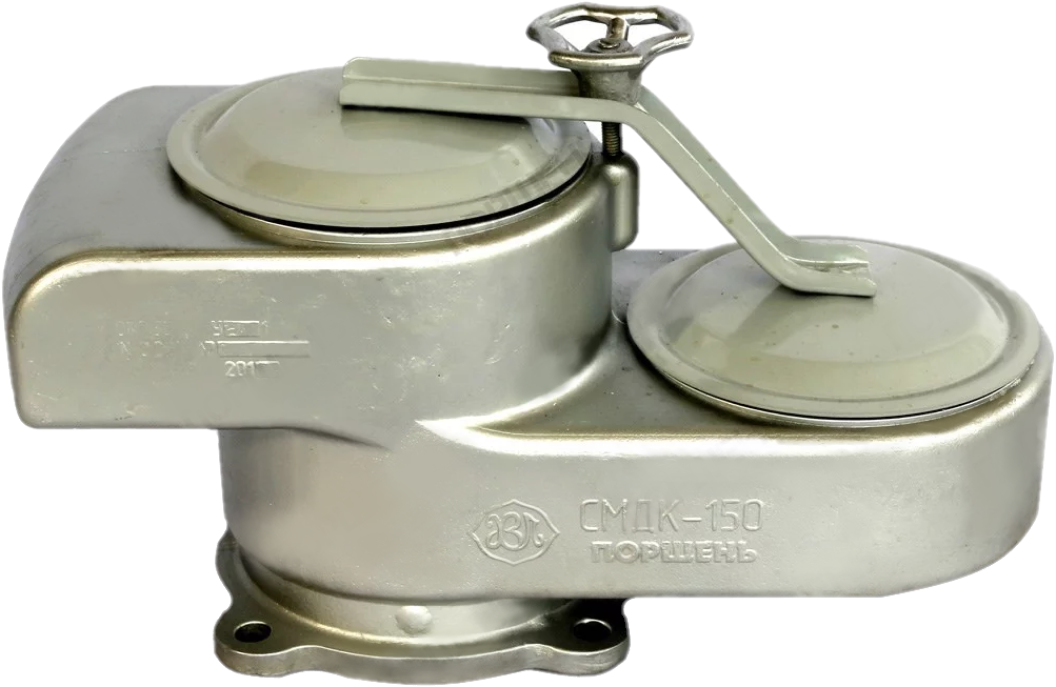

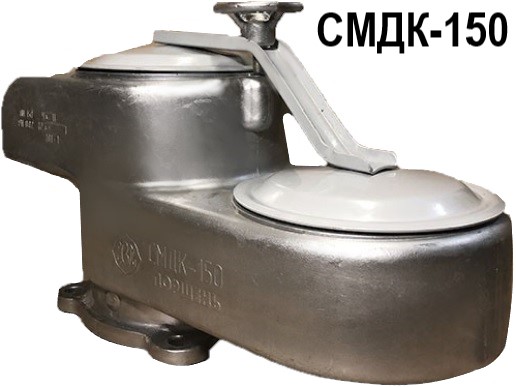

Клапана дыхательные СМДК-50 ... 150

Совмещенный механический дыхательный клапан (СМДК) предназначен для регулирования давления в газовом пространстве резервуаров для хранения нефти и
нефтепродуктов и защиты от попадания пламени и искр внутрь резервуара.

Характеристики

Вид топлива
Количество рукавов
Индикация
Блок индикации

Все характеристики

3 970 ₽

В корзину

Мало

Совмещенный механический дыхательный клапан (СМДК) предназначен для регулирования давления в газовом пространстве резервуаров для хранения нефти и нефтепродуктов и защиты от попадания пламени и искр внутрь резервуара.

По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливаются в исполнении У1, ХЛ1 и УХЛ1 по ГОСТ 15150-69.

Пример обозначения при заказе:

СМДК-150 У1 ТУ 3689-100-10524112-2007, где

150 – условный проход клапана, мм;

У1 – климатическое исполнение и категория размещения по ГОСТ 15150.

Основные параметры и размеры клапана должны соответствовать значениям, указанным в таблице:

Корпус клапана и лента огнепреграждающего элемента изготавливаются из алюминиевого сплава.
Под заказ возможно изготовление элементов клапана СМДК из нержавеющей стали.

Наименование параметра		СМДК- 50	СМДК-100	СМДК-150
Условный проход DN, мм		50	100	150
Пропускная способность, м³/ч, не менее		25	100	150
Давление срабатывания, мм вод. ст.		160-180
Вакуум срабатывания, мм вод. ст.		20-25
Габаритные размеры, мм	-длина L -ширина B -высота H	236 110 164	400 162 219	490 210 295
Присоединительные размеры, мм	DN	110	170	225
	d	14	18	18
	n, шт	4	4	4
Масса, кг, не более		2,3	6,4	12,5
