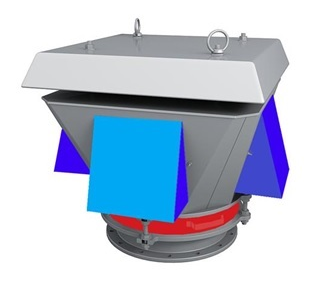

Клапаны дыхательные КДС-1500

Клапаны дыхательные совмещенные КДС предназначены для герметизации газового пространства в резервуарах с нефтью и нефтепродуктами, а также для поддержания в них проектных величин внутреннего давления и вакуума.

Характеристики

Вид топлива
Количество рукавов
Индикация
Блок индикации

Все характеристики

Цена по запросу

Под заказ

Клапан дыхательный КДС-1500 со встроенным огнепреградителем предназначен для герметизации газового пространства резервуаров со
светлыми нефтепродуктами и регулирования давления в этом пространстве в заданных пределах с целью сокращения потерь от испарения
нефтепродуктов и уменьшения загрязнения окружающей среды.
Клапаны КДС-1500 устанавливаются на монтажный патрубок на крыше резервуара через присоединительный фланец переходника.
Для защиты от прямого воздействия атмосферных осадков и ветра клапан имеет крышку и четыре козырька для вакуумных клапанов.
По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливаются в исполнении У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Наименование параметра	КДС-1500
Условный проход, ДУ, мм	150	200	250	350	500
Рабочее давление, Па (мм вод. ст.), не более	2000 (200)
Рабочий вакуум, Па (мм вод. ст.), не более	250 (25)
Давление срабатывания, Па (мм вод. ст.), не более	1500-1600 (150-160)
Вакуум срабатывания, Па (мм вод. ст.), не более	100-150 (10-15)
Максимальная пропускная способность, м3/ч	450	750	1000	1300	1500
Габаритные размеры, мм, не более - высота Н - ширина В - длина L	910 940 935	900 940 935	910 900 935	890 900 935	815 800 935
Присоединительные размеры, мм - диаметр присоединительного фланца D, - диаметр окружности D1, - диаметр крепежных отверстий d,	260 225 18	315 280 18	370 335 18	485 445 22	640 600 22
Количество крепежных отверстий, n, шт.	4	4	6	6	16
Масса клапана, кг, не более	115
