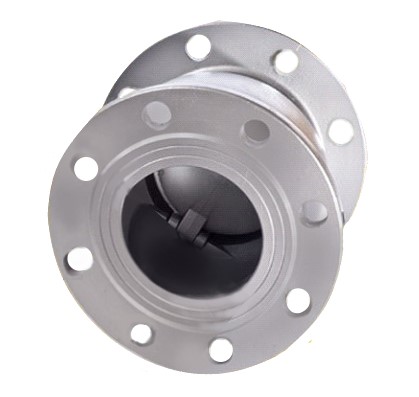

Клапан обратный ЗКО

Характеристики Все характеристики

8 000 ₽

В корзину

Самовывоз: недоступен

Доставка: 2-4 дня

Мало

Клапан обратный ЗКО предназначен для отсекания обратного потока среды при прекращении подачи нефтепродукта в технологическом трубопроводе.
Клапан обратный устанавливается на наливных устройствах нефтебаз и АЗС.
Корпус клапана изготавливается из алюминиевого сплава или стали 20ГЛ.
По устойчивости к воздействию климатических факторов внешней среды клапан изготавливается в исполнениях У, ХЛ или УХЛ категории размещения 1 по ГОСТ 15150-69.

Пример обозначения при заказе: ЗКО-100А УХЛ1 ТУ 3689-018-10524112-2002, где
100 — условный проход клапана, мм;
А — материал корпуса алюминиевый сплав (С — сталь 20ГЛ);
УХЛ1 — климатическое исполнение и категория размещения по ГОСТ15150-69.

Наименование параметров		ЗКО-50	ЗКО-80	ЗКО-100	ЗКО-150	ЗКО-200
Условный проход DN		50	80	100	150	200
Условное давление Ру, кг/см2		10	10	25	25	40
Габаритные размеры, мм, не более	диаметр D	160	195	230	300	375
Габаритные размеры, мм, не более	высота H	158	198	223	275	385
Присоединительные размеры, мм	D	160	195	230	300	375
	D1	125	160	190	250	320
	d	18	18	22	26	20
	n, шт	4	8	8	8	12
Масса, кг, не более		2,8	5	8,2	12,6	18
