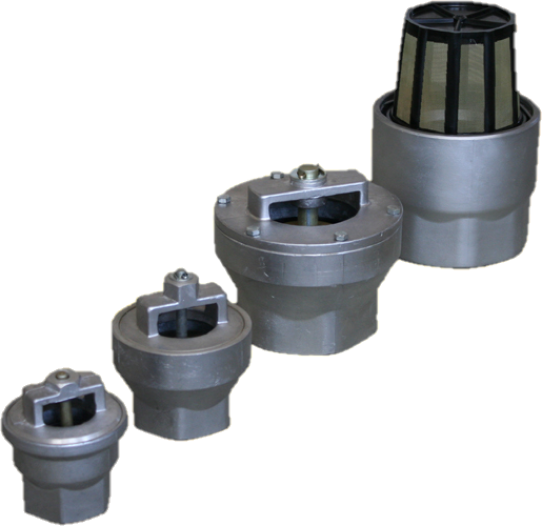

КЛАПАНЫ ПРИЕМНЫЕ КП

            Клапан приемный КП применяется при откачке нефтепродуктов из резервуара в автоцистерну и предназначен для предотвращения слива нефтепродукта из рукава автоцистерны (в обратном направлении) в резервуар при отключении насоса. Клапан приемный КП устанавливается на наконечник рукава автоцистерны.
            Корпус клапана имеет присоединительную резьбу и грани под ключ для удобства подсоединения к наконечнику рукава. При создании разряжения в рукаве, клапан открывается и производится забор нефтепродукта. По окончанию забора, клапан закрывается, исключая вытекание нефтепродукта из рукава в резервуар и завоздушивание всасывающего трубопровода насоса. Герметичность клапана обеспечивается уплотнением из маслобензостойкой резины.
            По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливаются в исполнениях У, ХЛ и УХЛ, категории размещения 3 по ГОСТ15150-69.
            Пример обозначения при заказе: КП-40 У3 ТУ3689-004-10524112-99, где
КП — клапан приемный,
40 — условный проход клапана,
У3 — климатическое исполнение и категория размещения.

Характеристики		КП-40	КП-50	КП-80	КП-100
Условный проход, DN		40	50	80	100
Рабочее давление, мм, не более		0,1 (1,0)
Габаритные размеры	Диаметр, D	84	100	146	144
Габаритные размеры	Высота, Н	105	127	152	203
Размер под ключна корпусе, S,мм		55	70	105	132
Тонкость фильтрации (размер ячейки в свету), мкм		Без фильтрующего элемента			500
Резьба присоединительная, G		G1	G2	G3	G4
Масса, кг, не более		0,4	0,8	2,1	2.1
