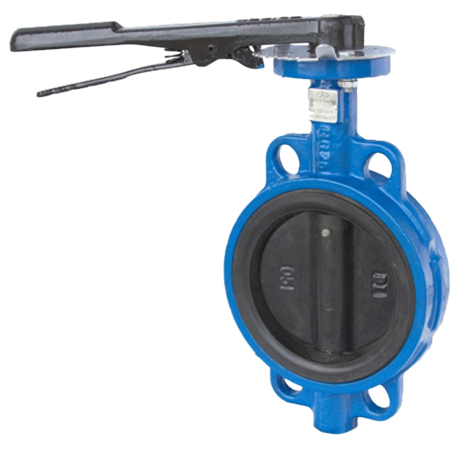

Затвор дисковый ЗПФ(Н) ЛАЗ
В сравнении

Затвор дисковый ЗПФ(Н) ЛАЗ

Затвор дисковый ЗПФ(Н) ЛАЗ

Затвор дисковый ЗПФ(Н) ЛАЗ Ду40 – 3 700

Затвор дисковый ЗПФ(Н) ЛАЗ Ду50 – 4 200

Затвор дисковый ЗПФ(Н) ЛАЗ Ду65 – 5 800

Затвор дисковый ЗПФ(Н) ЛАЗ Ду80 – 6 200

Затвор дисковый ЗПФ(Н) ЛАЗ Ду100 – 8 350
Характеристики
3 700 ₽
Самовывоз: недоступен
Доставка: 2-4 дня
Мало
Затвор чугунный поворотный межфланцевый ЗПФ ЛАЗ применяется в качестве запорно-регулирующего устройства на трубопроводах, транспортирующих жидкости, неагрессивные для конструкции затвора, при температуре  рабочей среды для уплотнения ЭПДМ до 120°С, для уплотнения Нитрил до 80°С и давления до 1,6 мПа (16 кгс/см2)
Центровочные отверстия затворов обеспечивают установку между воротниковыми фланцами Pn6, Pn10, Pn16.

Для уменьшения износа уплотнителя и увеличения срока службы затвора чугунный поворотный межфланцевый ЗПФ ЛАЗ рекомендуется устанавливать с горизонтальным положением потока, особенно для рабочих сред, содержащих абразивные частицы или осаждающиеся примеси.
Затвор чугунный поворотный межфланцевый ЗПФ ЛАЗ имеет следующие преимущества:
  • минимальная строительная длина и масса
  • малое гидравлическое сопротивление
  • является запорно-регулирующей арматурой
  • ремонтопригодность
  • конструкция затвора допускает возможность подачи среды в любом направлении
  • класс герметичности "А"
  • минимальная стоимость, по сравнению с другими видами трубопроводной арматуры

Основные технические данные

Dn А В С E F Тип присоединения
 32/40  33 70 122 145 255 F05, □9x9
 50 41 73 128 155 215 F05, □9x9
 65 43 80 133 160 215 F05, □9x9
 80 45 90 158 182 215 F05, □9x9
 100 51  110   170   191   255  F07,□11x11
 125 54 120 182 200 255 F07,□14x14
 150 55 140 215 245 255 F07,□14x14
 200 60 180 225 255 375 F07,□17x17
 250 65 210 270 325 515 F10,□22x22
 300 70 243 300 330 365 F12,□22x22
 350 76 255 350 - - F12,□22x22
 400 105 280 370 - - F14, Ø38
 500  132  360 455 - - F14, Ø41
 600 155 650 650 - - F16, Ø50,5




Материал основных деталей
№
 п/п  		 Наименование
детали 		Материал №
 п/п  		 Наименование
детали 		Материал
 1 Корпус Чугун  6 Втулка Фторопласт
 2 Диск Чугун  7 Сальник Резина
 3 Штифт Сталь  8 Шкала Углеродистая сталь
 4 Манжета ЭПДМ/Нитрил   9 Ручка Ковкий чугун
 5 Шток Сталь 45
