Кран шаровый фланцевый Dn10-100 Pn16 (11с67п)

Кран шаровой разборный укороченный фланцевый 11с67п
Характеристики
Вид топлива
Количество рукавов
Индикация
Блок индикации
Все характеристики
2 160 ₽
Самовывоз: доступен
Доставка: 2-4 дня
Мало
Кран шаровой разборный укороченный фланцевый 11с67п (КЗШС41нж) СУФ.00.1
- полнопроходной,
- с рукояткой
- климатическое исполнение У1

Кран шаровой 11с67п предназначен для установки в качестве запорного устройства, полностью перекрывающего поток рабочей среды на трубопроводах,  транспортирующих воду, газ, нефтепродукты и другие нетоксичные и неагрессивные среды, нейтральные к материалам деталей крана.

Давление: 1,6 / 2,5 / 4,0 МПа.
Диаметр: ДУ 10-200.
Температура: от минус 40°С до плюс 200°С
Рабочая среда: сжиженный углеводородный газ, нефтепродукты, вода и другие нетоксичные и неагрессивные среды, нейтральные к материалам деталей крана.

Материал основных деталей КШ:

  • Корпус - сталь 20;
  • Рукоятка - сталь 20;
  • Втулка - сталь 20;
  • Шар - 12Х18Н10Т;
  • Шток - 20Х13;
  • Кольца уплотнительные - Резина РТС-002мчп;
  • Прокладки - Gambit

Межфланцевые шаровые краны 11с67п, называемые также укороченными, имеют уменьшенную по сравнению со стандартными модификациями строительную длину.

 Эта характеристика наделяет их некоторыми преимуществами:

  • возможностью установки в пространстве ограниченных размеров – это важно при замене пришедшей в негодность старой запорной арматуры на новую;
  • сниженной нагрузкой на трубопровод, что особенно актуально при больших значениях условного прохода;
  • меньшие размеры и масса снижают стоимость изделий, позволяя сэкономить на запорной арматуре.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

Номинальный диаметр,
 DN 		Номинальное давление,
PN, (МПа) 		Эффективный диаметр,
мм, Dэф 		Строительная длина,
мм, L 		Длина,
 мм, L1 		Высота,
 мм,H 		Высота,
 мм, H1 		Масса,
 кг
10 16 (1,6) 9 56 195 93 138 1,6
25 (2,5) 64 197 1,7
40 (4,0) 68 200 2,0
15 16 (1,6) 12,5 56 195 93 141 1,9
25 (2,5) 64 197 2,2
40 (4,0) 68 200
20 16 (1,6) 17 64 197 100 153 2,6
25 (2,5) 68 199 2,8
40 (4,0) 72 203 2,9
25 16 (1,6) 24 68 199 105 163 3,3
25 (2,5)
40 (4,0) 70 203 3,6
32 16 (1,6) 30 72 265 135 203 4,3
25 (2,5) 76 267 5,2
40 (4,0) 86 270 5,9
40 16 (1,6) 37 82 321 145 217 5,5
25 (2,5) 84 322 6,1
40 (4,0) 96 332 7,0
50 16 (1,6) 48 98 359 147 227 7,7
25 (2,5) 99 361
40 (4,0) 108 364 8,7
65 16 (1,6) 64 114 367 159 249 9,0
25 (2,5) 9,7
40 (4,0) 123 371 11,1
80 16 (1,6) 75 125 428 173 271 12,3
25 (2,5) 132 432 13,7
40 (4,0) 142 436 15,8
100 16 (1,6) 98 175 753 182 290 17,3
25 (2,5) 181 756 297 21,5
40 (4,0) 212 771 31,8
125 16 (1,6) 123 196 764 200 323 35,3
25 (2,5) 200 765 335 37,8
40 (4,0) 38,0
150 16 (1,6) 148 232 781 218 380 48,9
25 (2,5) 236 783 382 53,3
40 (4,0) 388 57,5
  Размеры фланцев   по ГОСТ Р 54432, исполнение В,
  по ГОСТ 12815, исполнение 1
  Рабочая среда   вода, газ, нефтепродукты
  и другие нетоксичные и неагрессивные среды,
  нейтральные к материалам деталей крана
  Температура рабочей среды   от -40°С до +180°С
  Класс герметичности   класс А по ГОСТ Р 54808, ГОСТ 9544
  Климатическое исполнение   У1 по ГОСТ 15150 (не ниже -40°С)
  Средний ресурс до замены   10000 циклов
  Средний срок службы   10 лет

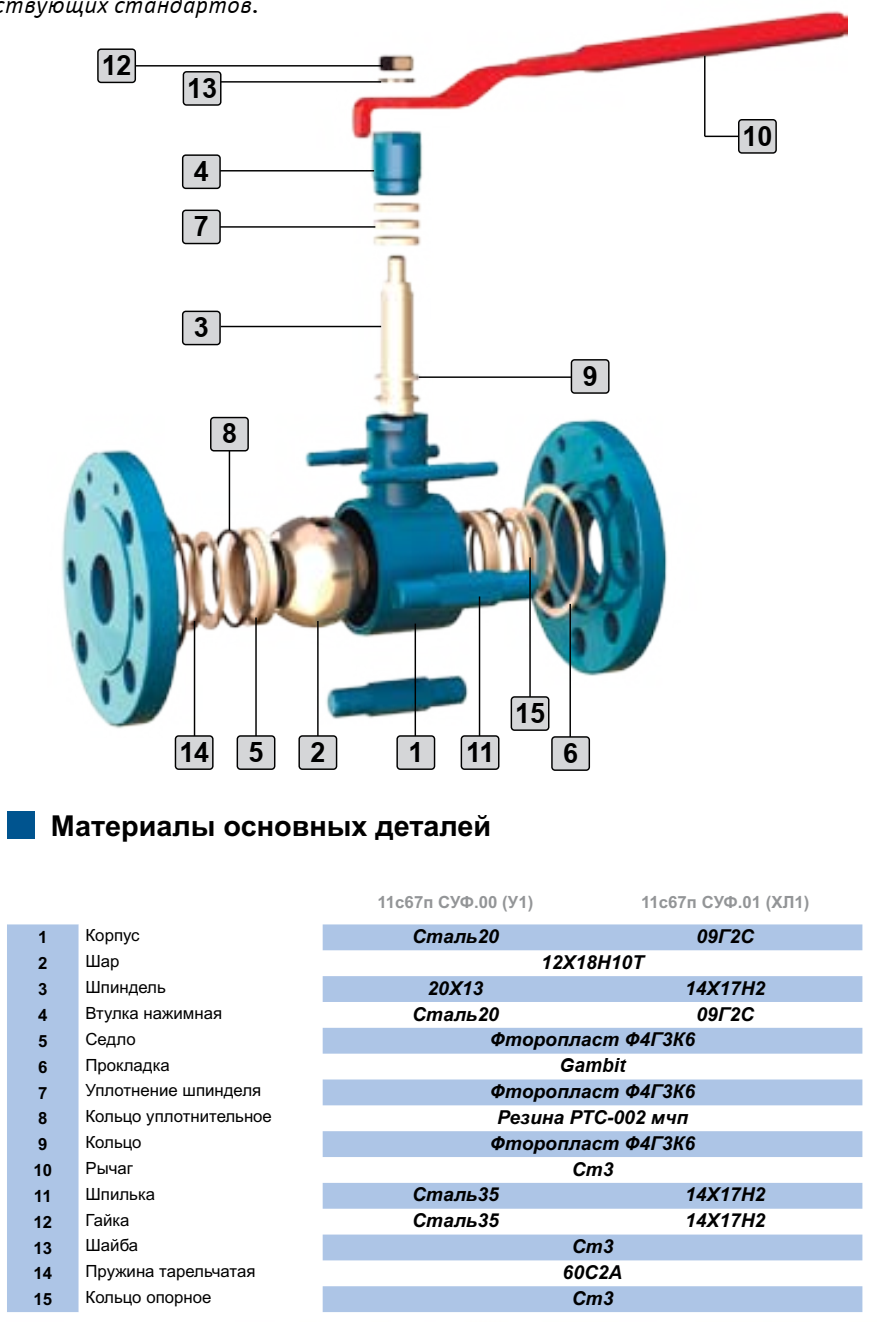

МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ
   1
 корпус  сталь 20    8  кольцо опорное  ст 3
   2  шар  сталь 12Х18Н10Т    9  кольцо уплотнительное  резина РТС-002мчп
   3  шпиндель  сталь 20Х13    10  кольцо  фторопласт Ф4Г3К6
   4  кольцо уплотнительное  фторопласт Ф4Г3К6    11  прокладка  Gambit AF-200 Universal
   5  уплотнение шпинделя  фторопласт Ф4Г3К6    12  рукоятка  ст 3
   6  втулка нажимная  сталь 20    13  шпилька  сталь 35
   7  пружина тарельчатая  сталь 60С2А



Материал
Сталь
