К одной центральной части систем измерительных «СТРУНА+» для измерения параметров сжиженного газа, можно подключить до 64 любых датчиков ППП. Дополнительно система может комплектоваться устройством распределительным (УР), оповещателями, датчиками уровня тосола, датчиками давления, программным обеспечением.

Основные варианты исполнения:
1. ППП для измерения уровня и температуры для одностенных резервуаров;
2. ППП для измерения уровня, температуры и давления для одностенных резервуаров;
3. ППП для измерения уровня, температуры, давления и плотности (погружные плотномеры) для одностенных резервуаров с установкой на два фланца;
4. ППП для измерения уровня, температуры, давления и плотности (погружные плотномеры) для одностенных резервуаров с установкой на один фланец;
5. ППП с защитным кожухом для одностенных резервуаров СУГ с датчиками уровня, температуры, давления, плотности с установкой на раздельные фланцы.

Особое внимание следует уделить подготовке резервуаров СУГ для ППП с плотностью.

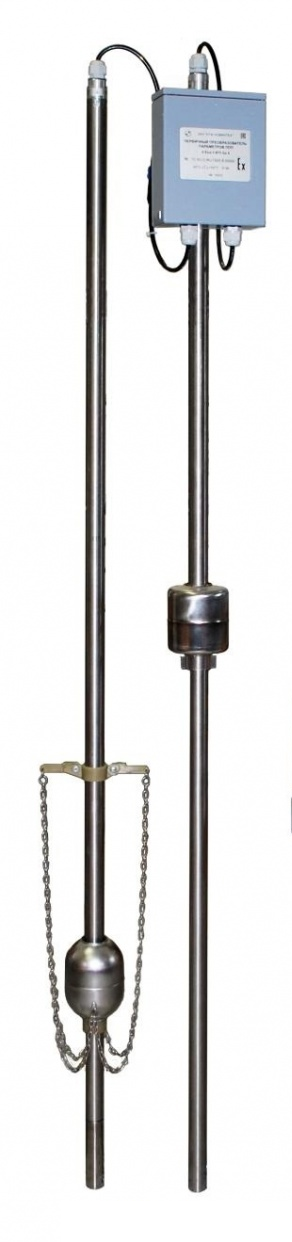

ППП с измерением плотности и вычислением массы жидкой и паровой фазы СУГ, устанавливается или на один фланец с Ду200мм (рис. 1), или на два фланца с Ду100мм (рис.2) по ГОСТ 33259-2015 с DN200 или DN100 PN16 исполнение Е. Размещение штанг датчиков ППП может производиться как на одной крышке горловины резервуара в непосредственной близости друг от друга, так и на удалении до 10 метров на другой крышке горловины резервуара.
Конструкция датчиков ППП позволяет производить поверку и ремонт датчиков без демонтажа фланца не нарушая герметичность резервуара, что для резервуаров СУГ имеет большое значение.

Данные варианты исполнения выпускаются и для двустенных резервуаров, где датчики ППП изготовлены с учётом того, что межстенное пространство ППП объединяется с межстенным пространством резервуаров и заполняется контрольным газом.

Эскиз фланца резервуара для установки ППП в двустенные резервуары приведен разделе "Документы".

Датчики давления используются для измерения избыточного давления в резервуарах, трубопроводах, межстенных пространствах и. т.д., а параметр давления необходим для вычисления массы СУГ с учетом паровой фазы и автоматизации технологических процессов на АГЗС и АГНС. При использовании одного датчика давления на резервуар, датчик давления подключается непосредственно к ППП и работает по одной линии связи ППП. При большем количестве датчиков давления (до 9 на одну линию связи) они подключаются через коробку клеммную.
