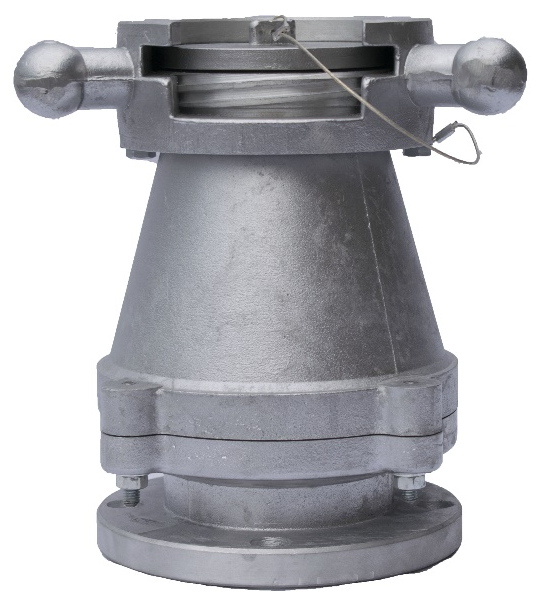

Узел налива Ду-80

Характеристики

12 000 ₽

В корзину

Самовывоз: недоступен

Доставка: 2-4 дня

Мало

Узел наполнения для оборудования резервуаров, предназначенных для хранения светлых нефтепродуктов и является соединительным звеном между шлангом автомобильной цистерны (АЦ) и трубопроводом линии наполнения резервуара. Узел работает в гидравлической системе с давлением до 0,6 МПа, в окружающей среде с относительной влажностью 95% и температурой -50 С до +50 С. Основным достоинством УН является малое гидравлическое сопротивление, позволяющее значительно сократить время слива АЦ, а наличие запорного устройства и огневого предохранителя в корпусе УН компактно разместить его в технологическом отсеке соблюдая требования НПБ 111-98

Наименование параметра	Величина параметра
Условный диаметр прохода, мм	80
Максимальное давление МПа	0,6
Пропускная способность, не менее, л/мин.	400
Габаритные размеры не более:
— высота, см	250
— ширина, см	230
— диаметр (по ручкам)	—
Масса, не более, кг	7

Узел наполнения состоит из следующих основных частей (см. рисунок)

основание и корпус 1 узла изготовлен из алюминиевого сплава, служит для перелива нефтепродуктов из сливной муфты 3 в трубопровод наполнения;

сливная муфта 3 служит соединительным звеном между подающим шлангом АЦ и трубопроводом наполнения резервуара

крышка 4 закрывает сливную муфту в нерабочем состоянии;

сетка стальная 5 ,из нержавеющей проволоки, является фильтром грубой очистки.

огневой предохранитель 6 препятствует распространению пламени по линии наполнения резервуара.

основание служит для соединения узла наполнения с трубопроводом линии наполнения резервуара при помощи фланца и четырех болтов и гаек М16.

Разборка УН осуществляется откручиванием четырех гаек 2 М8
