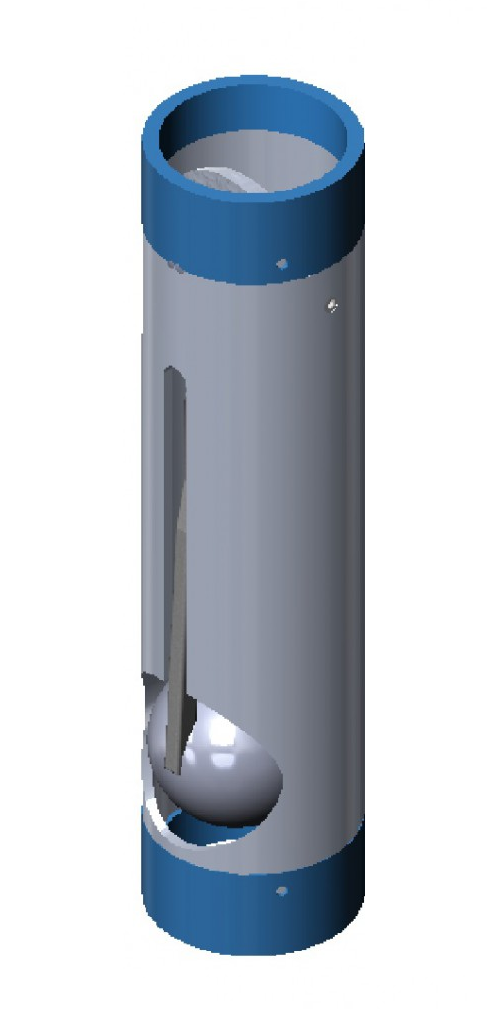

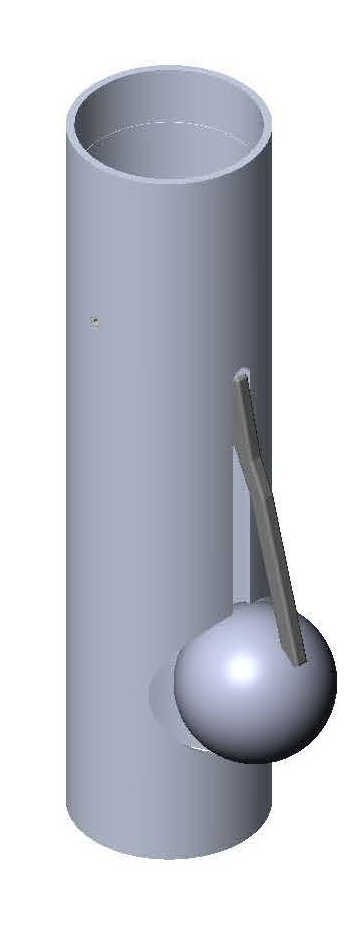

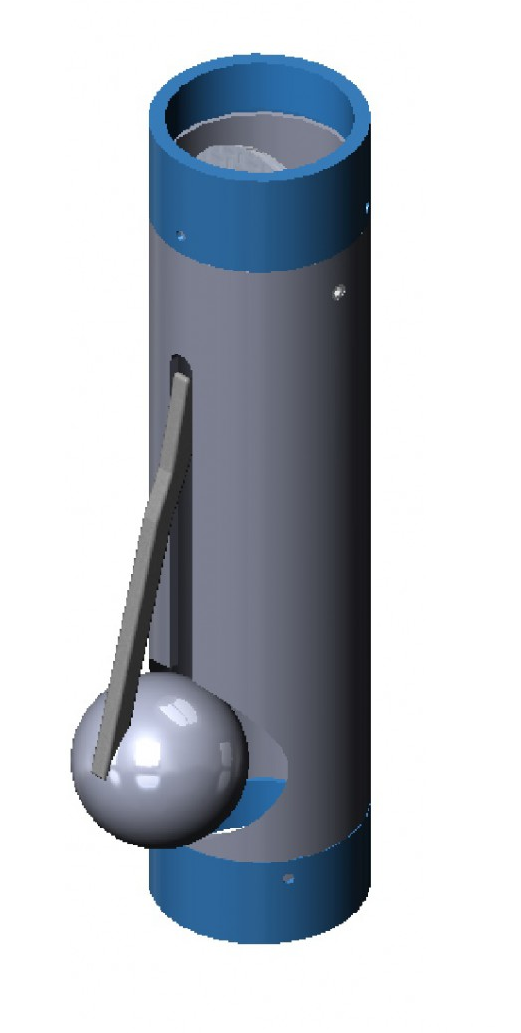

Клапан отсечной поплавковый КОП-80 К, КОП-100 К

Клапан отсечной поплавковый
КОП-80 - 17 900 р.
КОП-100 - 26 700 р.

Характеристики

Вид топлива
Количество рукавов
Индикация
Блок индикации

Все характеристики

17 900 ₽

Под заказ

Клапан отсечной поплавковый КОП-80, КОП-100 в целях перекрытия линии наполнения резервуара при достижении 95% объема.

Такое перекрытие клапан осуществляет в рамках требований НПБ111-98, СП 156.13130.2014.

Основные сведения КОП-80 и КОП-100, технические данные

Клапан отсечной поплавковый устанавливается в вертикальном участке эксплуатируемого трубопровода и работает на линии наполнения. По этому трубопроводу продукция поступает непосредственно в резервуар работающей АЗС.

Светлые нефтепродукты от -50 до +50 градусов по Цельсию – основной продукт, с которым работает клапан отсечной КОП.

Корпус клапана изготовлен из АК9ч ГОСТ 1583-93, отличается повышенной прочностью и герметичностью по сравнению АК7.

Указания по монтажу, эксплуатации и техническому обслуживанию

Эксплуатация:

установить клапан поплавковый КОП на линию наполнения на уровень 95% заполнения для конкретного резервуара.
при совершении операции слива топлива, после открытия запорного устройства на АЦ, топливо начнет перемещаться в резервуар, и при достижении уровня 95% поплавок поднимется и клапан закроется;
после окончания операции слива, остатки топлива освободят трубопровод, клапан под действием пружины откроется и займет исходное положение.

Технические данные – клапан отсечной КОП 80, 100(к)

ТЕХНИЧЕСКИЕ ДАННЫЕ	КОП-80к	КОП-100к
Условный диаметр прохода, Ду,мм	80	100
Пропускная способность при номинальном давлении, не менее, л/мин.	800	1200
Рабочее давление, МПа	Под налив	Под налив
Время закрытия клапана, сек	~1	~1
Протечки при закрытой заслонки, не более л/сек	0,5	0,5
Уровень срабатывания клапана от нижнего края клапана	230-250мм	230-250мм
Масса, не более, кг	3,0	3,0
Присоединительная резьба по ГОСТ 6357, ISO R228	G 3”	G 4”
Габаритные размеры, не более -диаметр, мм -высота, мм	100 420	100 480
Материал ниппеля верхней и нижней присоединительной резьбы	Ст3, 09Г2с
Материал корпуса	Al сплав	Al сплав

КОП-80к не имеет хрупких и ломких деталей: корпус, рычаг, поплавок выполнен из АМГ, верхний и нижний резьбовые ниппели из стали.

Масса, кг: 3,0
Материал: Алюминий
Профиль: Круглый
