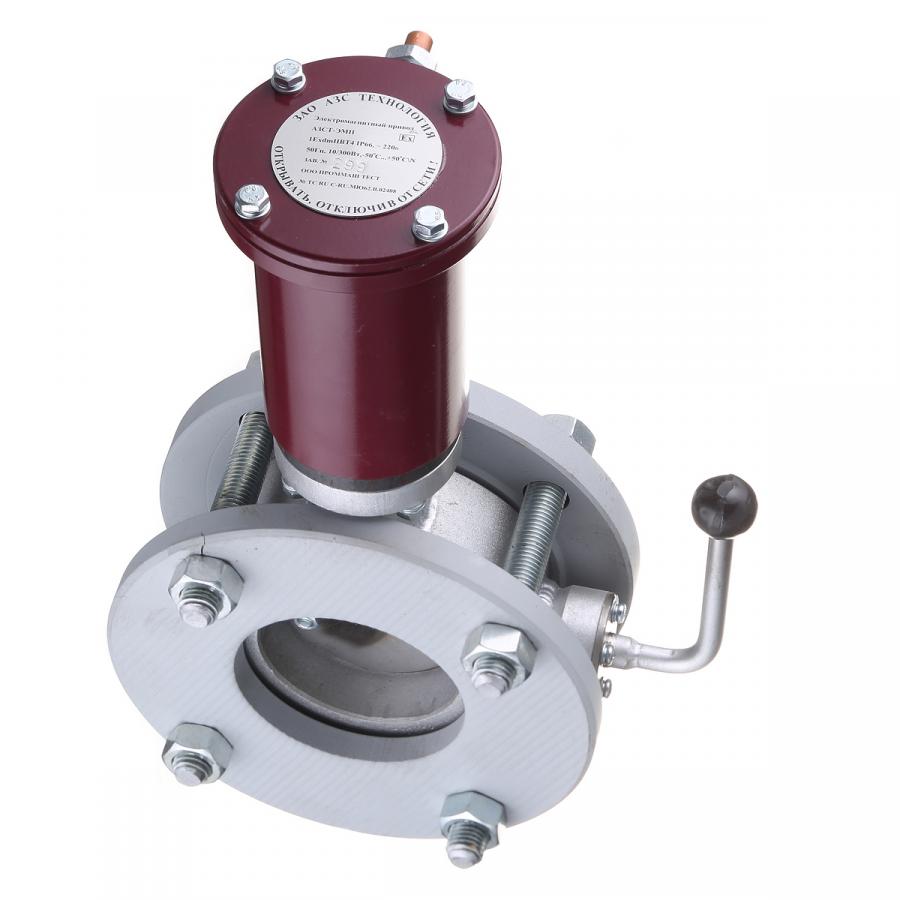

Клапан DN 80 (50 - 100) PN5, (ЭМК) с комплектом фланцев, крепежом

Клапан DN 80 (50 - 100) PN5, (ЭМК) с комплектом фланцев,
крепежом и блоком управления БА-01 ЭМП

Характеристики

Производительность, л/мин: 800
Вид топлива
Количество рукавов
Индикация
Блок индикации

Все характеристики

45 800 ₽

Под заказ

Клапан и совмещенный с ним электромагнитный привод ПНСК-ЭМП с блоком управления предназначен для контроля слива светлых нефтепродуктов из автомобильной цистерны (АЦ) в топливные резервуары автозаправочных станций (АЗС) и др. объектов в соответствии с требованиями НПБ111-98, СП 156.13130.2014. Применяется во взрывоопасных зонах класса 1 и 2, категории IIА и IIB, группы Т4

Назначение

Клапан и совмещенный с ним электромагнитный привод ПНСК-ЭМП с блоком управления предназначен для контроля слива светлых нефтепродуктов из автомобильной цистерны (АЦ) в топливные резервуары автозаправочных станций (АЗС) и др. объектов в соответствии с требованиями НПБ111-98, СП 156.13130.2014.

Наличие в конструкции электромагнитного привода, обеспечивает автоматическое или ручное перекрытие поступления нефтепродукта в резервуар АЗС. Зазор между заслонкой и патрубком позволяет опорожнить остатки топлива из рукава бензовоза по окончании слива.

Технические характеристики

ТЕХНИЧЕСКИЕ ДАННЫЕ		Клапан DN80
Условный диаметр прохода, Ду,DN		80
Рабочий диапазон слива, л/мин		0-800
Пропускная способность без давления (самотеком), л/ мин.		800
Пропускная способность при давлении 4кг/м2, л/мин.		1000
Кинематическая вязкость сливаемой жидкости, сСт(cSt)		0-20
Максимальное рабочее давление, МПа		0,6
Масса, не более, кг		15
Габаритные	-высота, мм	395
размеры, не более	-ширина, мм -диаметр присоединительного фланца, мм	295 195
	-габарит присоединительного фланца с ручкой ручного управления, мм	235
Максимальная протечка в закрытом состоянии - (остаточный проход составляет 1% от условного прохода Ду80).		0,3 л/с
Тип клапана -		нормально закрытый
Время открытия клапана, с		1,5 с.
Время закрытия клапана, с		0,5 с
Параметры окружающей среды	Температура	от -50°С до +50°С УХЛ(ХЛ) -60°С
	Влажность	95% при температуре 25 °С.
Продолжительность включения (ПВ) -.		100%
Напряжение питания, В		230 ± 10%.
Потребляемая мощность (в открытом состоянии), Вт		10
Мощность форсированного открытия (в течение 3 с после подачи питания), Вт		300
Максимальный потребляемый ток, не более, А,		1,5.
Класс изделия по степени защиты человека от поражения электрическим током по ГОСТ 12.2.007.0-75		I.
Степень защиты оболочки от внешних воздействий по ГОСТ 14254-96 не ниже		IP66
Исполнение ЭМП, по устойчивости к механическим воздействиям по ГОСТ 12997-84		обыкновенное
Автоматическое отключение электропривода при несрабатывании, заклинивании затвора или при превышении температуры внутри электропривода более 98 °С.		3 попытки включения
Совместимые блоки управления электромагнитным приводом		БУ ЭМК, производства АО "ПО ПНСК", БА-01 ЭМП, производства ЗАО «АЗС Технология»; МС-1 производства НПП "Сенсор"

Производительность, л/мин: 800
Питание: 220
Материал: Сталь
