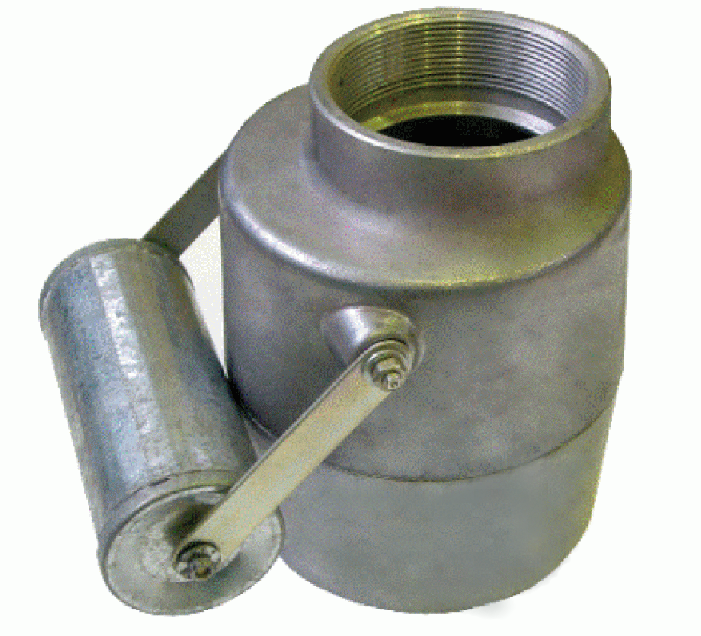

Ограничитель налива ОН-80

Ограничитель налива ОН-80

Характеристики

8 900 ₽

В корзину

Самовывоз: недоступен

Доставка: 2-4 дня

Мало

Ограничитель налива ОН 80А и клапан отсечной ОК 80 предназначены для перекрытия основного потока топлива во время осуществления операции слива из автоцистерны в резервуар АЗС при достижении уровня топлива в резервуаре заданной величины (для ОК-80 - 95% объема резервуара).

Устанавливаются на вертикальном участке трубопровода линии наполнения непосредственно в резервуаре на заданной высоте.

По устойчивости к воздействию климатических факторов внешней среды ограничитель налива и клапан отсечной изготавливаются в исполнениях У и УХЛ, категория размещения 3 по ГОСТу 15150-69.

Пример обозначения при заказе:
ОН-80А УХЛ3 ТУ 3689-035-10524112-2001, где
80 - условный проход;
А - алюминиевый корпус;
УХЛ3 - климатическое исполнение.

Наименование параметров		ОН-80А	ОК-80
Условный проход DN		80	80
Пропускная способность, не менее, м3/ч (л/мин)	при открытой заслонке	20 (330)	18 (300)
Пропускная способность, не менее, м3/ч (л/мин)	при закрытой заслонке	0,8 (13)	1,2 (19,5)
Номинальное давление, МПа		0,1	0,1
Максимальное давление, МПа		0,6	0,6
Время закрытия клапана, с, не более		2	2
Габаритные размеры, мм, не более	длина	226 (170)	328 (154)
	ширина	163	135
	высота	224	170
Присоединительные размеры по ГОСТ 24075-81		G3	G3
Масса, кг, не более		3,1	2,6
