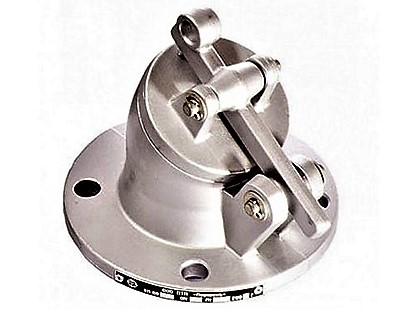

Хлопушки ХП предназначены для предотвращения потерь нефти и нефтепродуктов из резервуара в случае разрыва технологических трубопроводов или отказа размещенных на нем запорных устройств. Крышки хлопушек изготавливаются из искробезопасных материалов (алюминиевых сплавов), корпуса хлопушек ХП-80, ХП-150 также изготавливаются из алюминиевых сплавов, а корпуса хлопушек условным проходом 200 мм и более изготавливаются из стали.
Хлопушка ХП с условным проходом 80 мм изготавливается без перепуска, а с условным проходом более 80 мм — с перепуском, что позволяет снижать усилие открывания крышки хлопушки. Хлопушка устанавливается внутрь резервуара на фланец приемораздаточного патрубка.
По устойчивости к воздействию климатических факторов внешней среды хлопушки изготавливаются в исполнении У и УХЛ, категория размещения 3 по ГОСТу 15150-69.

Пример обозначения при заказе:
ХП-150 УХЛ3 ТУ 3689-020-10524112-2003, где:
150 — величина условного прохода,
УХЛ3 — климатическое исполнение.

Наименование параметров		ХП-80	ХП-150	ХП-200	ХП-250	ХП-300	ХП-400	ХП-500	ХП-600
Условный проход DN		80	150	200	250	300	400	500	600
Условное давление, МПа (кгс/см³)		0,17 (1,7)
Диаметр условного прохода перепускного отверстия dу, мм		-	25	25	25	25	100	100	100
Габаритные размеры, мм, не более:	длина L	160	306	328	380	442	606	700	770
	ширина	185	260	315	370	435	580	710	840
	высота H	212	308	370	385	504	686	840	960
Присоединительные размеры, мм	D	185	260	315	370	435	580	710	840
	D₁	150	225	280	335	395	525	650	770
	d	18	18	18	18	22	30	33	36
	n, шт	4	8	8	12	12	16	20	20
Масса, кг, не более		2,3	7,5	17,6	28	46,9	91,5	135	205
