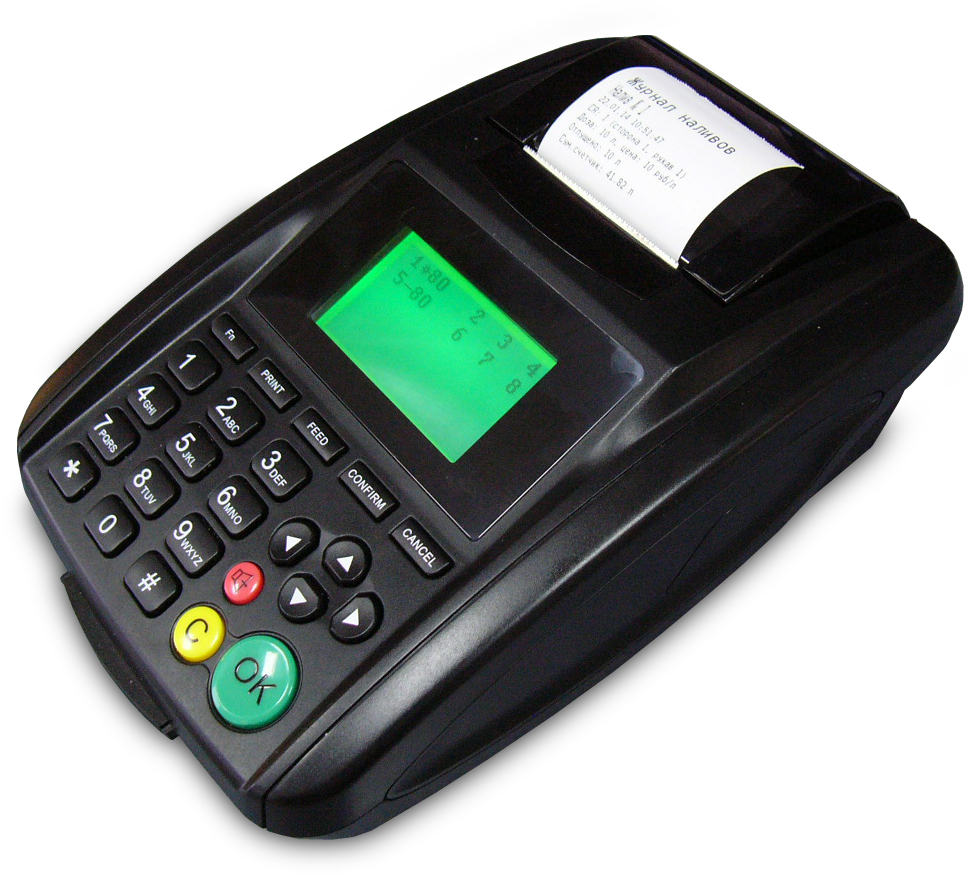

Пульт "Топаз-103М1H" по цене 40 000 ₽ - фото № 1
В сравнении

Пульт "Топаз-103М1H"

Характеристики
Вид топлива
Количество рукавов
Индикация
Блок индикации
Все характеристики
40 000 ₽
Самовывоз: доступен
Доставка: 2-4 дня
Мало

Пульт "Топаз-103М1H" предназначен для управления топливораздаточными и газонаполнительными колонками. Обмен информацией между пультом и ТРК, ГНК осуществляется по интерфейсу RS485.


Пульт может работать одновременно с 6-ю двухсторонними или 12-ю односторонними интерфейсными ТРК, ГНК, имеющими до пяти рукавов на одну сторону, с одновременным отпуском топлива по одному рукаву на каждую сторону.

Протокол обмена ТРК, ГНК Топливораздаточное оборудование Обозначение при заказе *
Необходимое дополнительное устройство
"Протокол управления ТРК, версия 2.0" ТРК "Топаз", "Нара", "Татсуно С-Бенч",
"General Pumps", оснащенные ОУ или БУ серий "Топаз-106К", "Топаз-306БУ",
ТРК "Sanki" 		"Топаз-103М1H протокол 2.0"
"Топаз" для обмена данными между системой управления и топливораздаточной колонкой (измерительной установкой)". Версия 1.7, 2013г. ТРК и ГНК "Топаз" дополнительно оснащенные блоком "Топаз-306БС" и клавиатурой "Топаз-103МК1H протокол Топаз"
"Communication protocol for use between the controlling computer and a dispenser counter PDE", BG Elektronik, 1999 ТРК и ГНК "Татсуно С-Бенч" "Топаз-103М1H Татсуно С-Бенч"
"EasyCall" ТРК, ГНК "Adast" серий 899х.х2, 4600/4700, 4800/4900 "Топаз-103М1H Adast"
"Gilbarco Two-Wire" версия 1.0 ТРК "Gilbarco" серий SK700-I; -II, Euroline, Enterprise, 397, G-MPD, Horizon "Топаз-103М1H Gilbarco"
* "Топаз-119-11М"
"Dispenser communication protocol", Nuovo Pignone 1996-2000 ГНК "Nuovo Pignone" серий DPX-A, DPX-F, DPxx-050 (OTP vers.E) "Топаз-103М1H Nuovo Pignone"
"Full Dart", "Standart Dart" ТРК "Dresser Wayne" серий Global, SU700, SU800, SU900, Х2000, Х2003, ТРК "Meksan" "Топаз-103М1H Dart"
"ER4" ГНК FAS серий: 120, 220, 230 "Топаз-103М1H протокол 2.0"
* "Топаз-119-9"
Протокол обмена данными ККМ и контроллера ТРК КЗСГ-1 версия 1.01, ООО НПФ "ТИМ", 2003 ГНК "ТИМ"КЗСГ-1, КЗСГ-2 "Топаз-103М1H ТИМ"
"GasKitlink Communication Protokol Specification" версия 1.2 ТРК "Censtar" серий CS30, CS40, CS50 "Топаз-103М1H Censtar" * "Топаз-119-10М"
"V11-Procedure 85 63506/7.1986", Scheidt&Bachmann GmbH ТРК "Scheidt & Bachmann" серий 2400, MZ4000, MZ6000 "Топаз-103М1H протокол 2.0"
* "Топаз-319-04"
"Tokheim" ТРК "Tokheim" серий Quantium, Premier "Топаз-103М1H Tokheim"
* "Топаз-119-19М"
"GASCOMM", "ASCOMM" ТРК "Autotank"серии Nordiclane "Топаз-103М1H протокол 2.0"
*"Топаз-319-03"
"Протокол "2-Н" для обмена данными между системой управления и измерительной установкой - версия 1.7, ООО "Топаз-электро", г. Волгодонск, 2008 г." Измерительные установки "АТ", "Нара", АСН, ТЗК, оснащенные ОУ серии "Топаз-106К" "Топаз-103М1H НБ"
"Sanki pump protocol" ТРК "Sanki" "Топаз-103М1H Sanki"
"Dlink2 - FD (редакция 2)" ТРК "NOVA" "Топаз-103М1H NOVA"
"PMII CALCULATOR MODBUS PROTOCOL" ТРК "GRAF" (CNG) "Топаз-103М1H GRAF"

Примечания:
1. Пульт "Топаз-103М1H" одновременно поддерживает только один протокол обмена с ТРК, ГНК.
2. Программное обеспечение пульта "Топаз-103М1H" может быть обновлено пользователем самостоятельно.
3. Необходимое дополнительное устройство:
  • Блок сопряжения "Топаз-119-9" конвертирует протокол "ER4" в "протокол управления ТРК, версия 2.0";
  • Блок сопряжения "Топаз-119-10М" согласовывает обмен данными между контроллером и ТРК "Censtar", преобразует интерфейсы RS-485 и RS-422.
  • Блок сопряжения "Топаз-119-11М" согласовывает интерфейсы RS-485 и "токовая петля";
  • Блок сопряжения "Топаз-319-04" конвертирует протокол обмена "V11-Procedure 85 63506/7.1986", Scheidt&Bachmann GmbH в "протокол управления ТРК, версия 2.0". Обеспечивает управление 3-мя двухсторонними или 6-ю односторонними колонками, имеющими до восьми рукавов на одну сторону с одновременным отпуском нефтепродукта по одному рукаву на каждую сторону;
  • Блок сопряжения "Топаз-119-19М" согласовывает обмен данными между пультом и ТРК "Tokheim", преобразует интерфейсы RS-485 и "токовые сигналы";
  • Блок сопряжения "Топаз-319-03" конвертирует протокол обмена "GASCOMM" или "ASCOMM" в "протокол управления ТРК, версия 2.0". Обеспечивает управление 3-мя двухсторонними или 6-ю односторонними колонками, имеющими до пяти рукавов на одну сторону с одновременным отпуском нефтепродукта по одному рукаву на каждую сторону.
    • Назначение интерфейсов
    Интерфейс RS-232 USB №1 USB №2 RS485
    Назначение ПК / ККМ/ФР ПК Flash накопитель ТРК, ГНК

    Основные функции:
    Управляет отпуском топлива:
    • задание дозы в литрах или в рублях, отпуск топлива "до полного бака";
    • останов налива до окончания выдачи заданной дозы;
    • продолжение налива после останова;
    • значение суммарного счетчика*;
    • ведение журнала операций(отпущенная доза с указанием даты и времени, номер рукава, вид топлива, значение суммарного счетчика);
    • печать сменных отчетов на встроенном принтере;
    • ведение и запись лог-файла обмена данных с ТРК на внешнюю USB флэш-память.
    Настраиваемые параметры:
    • служебная информация (сетевой адрес рукава, условная марка продукта);
    • используемые рукава;
    • цена топлива;
    • прямой пуск колонки;
    • параметры работы колонки* (тип клапана снижения расхода, тип кнопки Пуск/Стоп, тип датчика расхода топлива и др.);
    • разграничение прав оператора и администратора с помощью настраиваемого кода доступа;
    • доступ оператору к изменению цен, просмотру суммарных счетчиков, к команде экстренного сброса состояния;
    • настройки администратора (установка цены, отображение служебной информации, прямой пуск колонки, просмотр суммарных счетчиков), защищенные кодом доступа;
    • звуковое и визуальное оповещение об аварийном отпуске.
    *Только для колонок с ОУ или БУ серии "Топаз-106К", "Топаз-306БУ".
