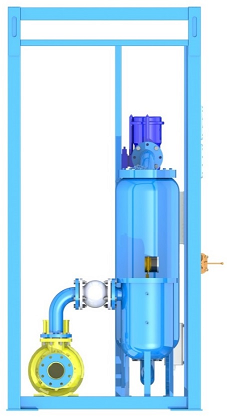

Комплекс АТНК-М по цене - фото № 1

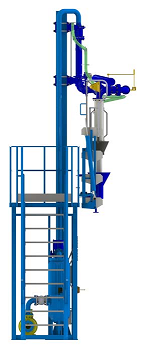

Комплекс АТНК-М по цене - фото № 2
Комплекс АТНК-М по цене - фото № 3
Комплекс АТНК-М по цене - фото № 4
Комплекс АТНК-М по цене - фото № 1 Комплекс АТНК-М по цене - фото № 2 Комплекс АТНК-М по цене - фото № 3 Комплекс АТНК-М по цене - фото № 4
В наличии — отгрузка 1–3 дня
В сравнении

Комплекс АТНК-М

Характеристики
Вид топлива
Количество рукавов
Индикация
Блок индикации
Все характеристики
Цена по запросу
Скачать паспорт
Под заказ
Комплекс АТНК-МХХХХ предназначен для измерения объема и массы топлива (бензина, керосина, дизельного топлива, моторного топлива,мазута и нефти) при перекачке, приёме/выдаче его в автоцистерны и ж/д. цистерны.
Комплекс АТНК-МХХХХ может комплектоваться массовыми расходомерами:
- E+H Promass (Endress+Hauser AG, Швейцария);
- Micro Motion (Emerson Electric Co.);
- Rotamass (Yokogawa Electric Corporation);
- ЭМИС-МАСС 260 (ЗАО «ЭМИС»);
- МИР (ООО НТФ «БАКС»).
Номинальный расход - 90 м³/ч.
Погрешность (по массе и по объему) - 0,15%

АТНК МХХХХ предназначен для коммерческого учета светлых нефтепродуктов в единицах массы при наливе в автоцистерны с консолью верхнего налива и эстакадой обслуживания, производительностью до 90 м³/ч.
Автоматизированный топливо наливной комплекс АТНК, представляют собой системы измерительные верхнего дозированного налива нефтепродуктов в
автоцистерны с коммерческим учетом в массовых единицах.
АТНК предназначены для:
- герметизированного (закрытого) верхнего налива нефтепродуктов в автомобильные  цистерны;
- автоматизированного измерения (вычисления) на потоке массового расхода, формирования и хранения отчетов по результатам измерений;
- сбора и обработки измерительной информации для передачи данных в учетную систему верхнего уровня;
- обеспечение безопасности выполнения технологических операций и автоматической защиты от нештатных ситуаций

№ Основные параметры Значения
  1 Процесс налива Герметизированный, верхний налив с отводом паров нефтепродуктов из цистерн на пунктах налива в автоцистерны
  2 Диаметр условного прохода стояка верхнего налива, мм          100
  3 Диаметра отвода паров стояка верхнего налива           50
  4 Режим работы     Круглогодичный, круглосуточный
  5 Угол поворота верхнего наливного устройства, ˚           180
  6 Уровень механизации наливного устройства по установке его на автоцистерну и возврат в гаражное положение     Вручную 2 мин.
  7 Диаметр горловины, а/ц, мм     Min250 … max500
  8 Диаметр котла обслуживаемых автоцистерн, мм     Min1200 … max2200
  9 Высота обслуживаемых автоцистерн , мм     Min 2500 ... max 3900
 10  Наливной наконечник верхнего налива      Телескопический для закрытого налива с датчиком уровня
 11 Диапазон температуры эксплуатации оборудования         - 60 ... + 50
 12 Диапазон измерений температуры, ˚С         - 50 ... + 70
 13 Вязкость измеряемой жидкости         0,55 - 120 сСт
 14 Предел основной допускаемой относительной погрешности комплексов, %         Масса: От ± 0,15 ... до ± 0,25
 15 Производительность измерительного комплекса, м3/ч         До 90
 16 Номинальное давление, не более МПа         2,0
 17 Тип применяемого счетчика         Массовый счетчик
 18 Класс взрывоопасной Зоны по ПУЭ         В-1г
 19 Назначенный срок службы         15 лет.


Производительность
90
